آموزش نقشه خوانی برق ساختمان و علائم اختصاری آن

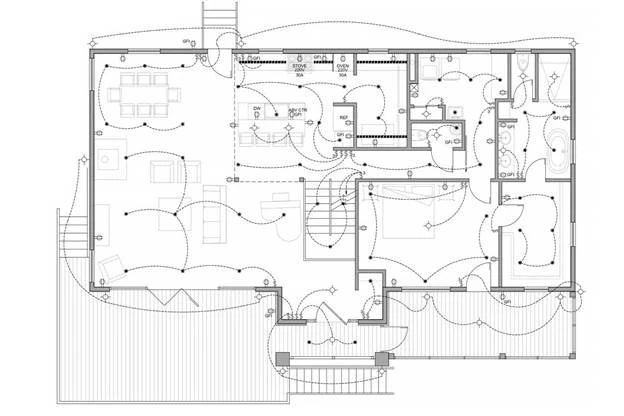

نقشه برق ساختمان یک سند فنی و گرافیکی است که جزئیات سیستم الکتریکی یک بنا را، از محل دقیق کلیدها و پریزها تا مسیر عبور لولهها و نوع کابلها، با استفاده از علائم و استانداردهای مشخص نمایش میدهد. این نقشه زبان مشترک میان مهندس طراح، برقکار اجرایی و ناظر پروژه است و مشخص میکند سیمکشی ساختمان چگونه اجرا شود تا در نهایت، سیستم برق ایمن، اصولی و مطابق با استانداردها باشد.
نقشه برق ساختمان و اهمیت آن در اجرای ایمن تأسیسات برقی
در گذشته، سیمکشی یک واحد مسکونی بیشتر به صورت تجربی و بر اساس الگوهای تکراری انجام میشد. برقکار باتجربه میدانست هر اتاق به چند پریز نیاز دارد و کلیدها معمولاً در چه محلی قرار میگیرند. امروز شرایط کاملاً متفاوت است. با ورود سیستمهای هوشمند (BMS)، نیاز به پریزهای مخصوص شارژ خودروهای برقی، طراحی سناریوهای مختلف نورپردازی و افزایش تعداد وسایل برقی، دیگر نمیتوان فقط به روشهای سنتی تکیه کرد.
نقشه برق ساختمان امروزی فقط راهنمای سیمکشی نیست، بلکه سندی برای مدیریت و اجرای درست کل پروژه است. این نقشه به شما کمک میکند:
- هزینهها را دقیقتر پیشبینی کنید: با مشخص بودن تعداد تجهیزات و میزان کابل موردنیاز، از خرید مصالح اضافی یا کمبود آنها در زمان اجرا جلوگیری میشود.
- از دوبارهکاری جلوگیری کنید: وقتی محل تجهیزات و مسیر سیمکشی از ابتدا مشخص باشد، نیازی به تخریب دیوارها برای جابهجایی پریز یا ایجاد یک خط جدید نخواهد بود.
- ایمنی را افزایش دهید: در یک نقشه اصولی، سایز کابلها، ظرفیت فیوزها و سیستم ارتینگ متناسب با بار مصرفی ساختمان در نظر گرفته میشوند و احتمال خطراتی مانند آتشسوزی و برقگرفتگی کاهش پیدا میکند.
- مجوزهای قانونی را دریافت کنید: برای دریافت تأییدیه سازمان نظام مهندسی و پایان کار ساختمان، ارائه نقشه تأسیسات برقی که توسط مهندس برق صاحب صلاحیت طراحی و مهر شده باشد، الزامی است.
تهیه یک نقشه سیم کشی ساختمان قبل از شروع ساخت بسیار مهم است. این کار مزایایی در اشکال مختلف دارد. شما این بینش را بدست می آورید که چه قطعات الکتریکی مورد نیاز است و چه ابزارهایی برای قرار دادن آنها لازم است که باعث صرفه جویی در هزینه شما می شود. درک نمودار سیم کشی خانه برای نصب یک سیستم سیم کشی خانگی ضروری است. نقشه به عنوان یک طرح عمل می کند و نحوه اتصال سیم ها و محل قرارگیری پریزها و همچنین اتصالات واقعی بین اجزای الکتریکی را نشان می دهد.
آشنایی با زبان نقشههای برق و علائم اختصاری

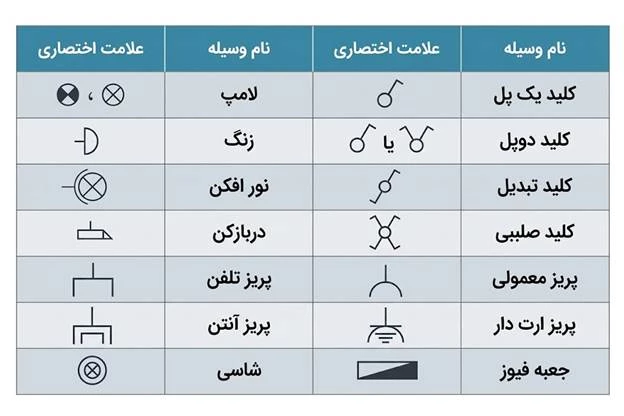

هر نقشه زبان خاص خود را دارد و در نقشه برق، این زبان با علائم اختصاری مشخص میشود. این نمادها که اغلب بر اساس استاندارد جهانی IEC 60617 و مبحث ۱۳ مقررات ملی ساختمان ایران تعریف میشوند، نشان میدهند هر جزء در سیستم الکتریکی چیست و چه کاربردی دارد. یادگیری این علائم، اولین قدم برای درک درست یک نقشه برق است. در ادامه با برخی از پرکاربردترین این علائم در نقشههای مسکونی و اداری آشنا میشویم:
اینها تنها چند نمونه از دهها علامتی هستند که در نقشههای برق به کار میروند. توانایی تشخیص سریع این علائم به شما کمک میکند با یک نگاه، کاربری و اجزای یک فضا را بهتر تحلیل کنید.
انواع نقشههای برق و تفاوت آنها در طراحی و اجرا
یک سیستم الکتریکی را میتوان به شکلهای مختلف روی نقشه نمایش داد و هر نوع نقشه، اطلاعات متفاوتی از مدار را نشان میدهد. در این بخش، سه نوع نقشه اصلی را بررسی میکنیم که هرکدام کاربرد مشخصی دارند:
۱. نقشه حقیقی
این نقشه، نمای فیزیکی و واقعی سیمکشی را نشان میدهد. در نقشه حقیقی، محل دقیق قرارگیری هر قطعه مانند کلید، پریز و لامپ و همچنین نحوه اتصال سیمها به ترمینالهای هر قطعه مشخص است. این نقشه برای برقکار اجرایی که وظیفه نصب تجهیزات را بر عهده دارد، کاربرد زیادی دارد، چون دقیقاً مشخص میکند هر سیم باید به کدام ترمینال متصل شود. عیبیابی مدار نیز با کمک این نقشه راحتتر انجام میشود.
۲. نقشه مسیر جریان
در این نقشه، هدف نمایش منطق و عملکرد مدار است، نه شکل و محل قرارگیری فیزیکی اجزا. مسیر جریان برق از سیم فاز، عبور از اجزای کنترلی مانند کلید و مصرفکنندههایی مثل لامپ و در نهایت بازگشت از طریق سیم نول، به صورت ساده و خوانا نمایش داده میشود. این نوع نقشه برای درک نحوه کارکرد مدار بسیار کاربردی است، برای مثال مشخص میکند یک کلید تبدیل چگونه میتواند دو لامپ را کنترل کند.
۳. نقشه فنی یا تکخطی
نقشه فنی یا تکخطی، یکی از نقشههای اصلی برق ساختمان است که در آن پلان ساختمان بهصورت ساده نمایش داده میشود و محل تجهیزات و مسیر لولههای برق مشخص است. در این نقشه، بهجای ترسیم تکتک سیمها، مسیر عبور سیمها داخل لوله با خطوط مشخص میشود و تعداد رشته سیمهای هر مسیر نیز با علامتگذاری روی همان مسیر نشان داده میشود.
برای مشخصکردن تعداد رشته سیمها، از عدد و علامت / استفاده میشود. برای مثال، 2/ یعنی دو رشته سیم که معمولاً برای فاز و نول یک لامپ در نظر گرفته میشوند و 3/ یعنی سه رشته سیم، مانند فاز، نول و ارت برای یک پریز. اگر تعداد سیمهای یک مسیر بیشتر باشد، تعداد آنها نیز به همین روش در کنار مسیر مشخص میشود؛ بنابراین هنگام خواندن نقشه، باید هم مسیر لوله و هم تعداد و نوع سیمهای درنظرگرفتهشده برای آن مدار را بررسی کرد.

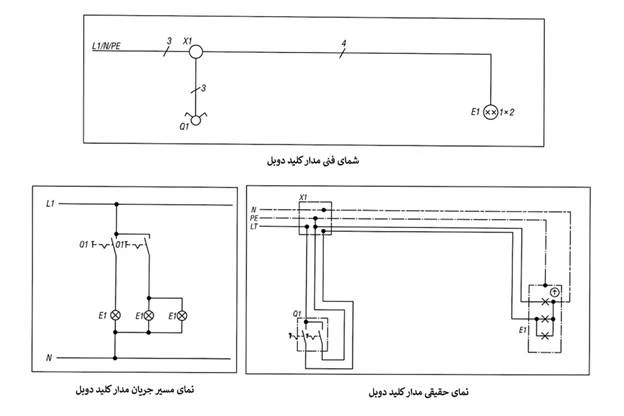

در نهایت، این نقشه به مجری کمک میکند لولهگذاری و سیمکشی را دقیقاً مطابق طراحی اجرا کند. نقشه فنی برق همچنین یکی از مدارک اصلی طراحی تأسیسات الکتریکی ساختمان است و برای بررسی و دریافت تأییدیه به سازمان نظام مهندسی ارائه میشود. در تصویر زیر، نمای کلی سه نوع نقشه برای یک کلید دوپل را میبینید تا تفاوت نحوه نمایش مدار در هرکدام را بهتر درک کنید:
اهمیت نقشهخوانی در درک سیستم برق ساختمان
تا اینجا با اصول اولیه خواندن نقشه آشنا شدیم. حالا میتوانید یک نقشه ساده را بررسی کنید و تا حد زیادی متوجه شوید که قرار است چه اتفاقی در مدار و تجهیزات ساختمان رخ دهد. با این حال، در پروژههای واقعی، نقشهها معمولاً با اطلاعات تکمیلی مانند «رایزر دیاگرامها»، «جزئیات تابلوهای برق» و «لیست تجهیزات» همراه هستند. تحلیل درست این اطلاعات و تشخیص مغایرتهای احتمالی میان نقشه و الزامات اجرایی، به دانش و تجربه بیشتری نیاز دارد.
برای مثال، اینکه بدانید چرا طراح برای یک مسیر از لوله PG16 استفاده کرده اما برای مسیر دیگری PG21 را در نظر گرفته است، یا تفاوت عملکردی کلید مینیاتوری تیپ B و تیپ C در تابلو برق چیست، نشان میدهد تا چه اندازه با اصول برق ساختمان آشنا هستید. تسلط بر این مفاهیم به شما کمک میکند با مهندسان و برقکاران با اطمینان بیشتری صحبت کنید، کیفیت اجرای پروژه را بهتر بررسی کنید و از ایمنی و کارایی سیستم برق ساختمان مطمئن شوید.
این راهنما به شما کمک میکند با اصول اولیه نقشهخوانی و سیستم برق ساختمان آشنا شوید، اما برای رسیدن به تسلط کامل، یعنی توانایی طراحی، عیبیابی و اجرای نقشههای برق با مهارت و اعتمادبهنفس حرفهای، به یک آموزش جامع نقشه خوانی برق ساختمان و تجربه عملی نیاز دارید. آموزش ساختاریافته در این مرحله میتواند دانش تئوری شما را به مهارتی کاربردی، ایمن و ارزشمند تبدیل کند؛ مهارتی که بتوانید از آن در پروژههای واقعی استفاده کنید.
نرمافزارهای حرفهای برای ترسیم نقشهها
اگرچه یک نقشه ساده را میتوان با دست ترسیم کرد، اما برای طراحی نقشههای دقیق و قابل اجرا در پروژههای مهندسی، استفاده از نرمافزارهای تخصصی ضروری است. نرمافزارهایی مانند AutoCAD Electrical و Revit MEP از ابزارهای پرکاربرد در این زمینه هستند. این نرمافزارها دقت و سرعت طراحی را افزایش میدهند و امکاناتی مانند استفاده از کتابخانه علائم استاندارد، محاسبه سریع طول کابل و تهیه خودکار لیست تجهیزات را در اختیار طراح قرار میدهند. در نتیجه، تهیه و اصلاح نقشهها سادهتر میشود و میتوان نقشه نهایی را با دقت و هماهنگی بیشتری برای اجرای پروژه آماده کرد.
