بسیاری از اشتباهات پرهزینه در خرید سیستم تهویه، زمانی اتفاق میافتند که دستگاه پیش از بررسی نقشه ساختمان، مسیر کانالها و بار سرمایشی انتخاب میشود. خریدار ابتدا یک ظرفیت را سفارش میدهد و بعد تازه مشخص میشود که فضای سقف کاذب کافی نیست، کانالکشی افت فشار زیادی دارد یا یونیت خارجی در محل مناسبی قرار نمیگیرد. داکت اسپلیت زمانی عملکرد مطلوبی دارد که سه بخش آن با یکدیگر هماهنگ باشند: دستگاه مناسب، کانالکشی اصولی و نصب دقیق. انتخاب یک برند معتبر، بهتنهایی تضمین نمیکند که تمام اتاقها دمای یکنواختی داشته باشند یا مصرف برق در سطح قابلقبولی باقی بماند. به همین دلیل، پیش از خرید داکت اسپلیت مدیا باید علاوه بر مدل و قیمت دستگاه، ظرفیت واقعی، فشار استاتیکی، نحوه توزیع هوا، فضای نصب و هزینههای تکمیلی پروژه را بررسی کرد. در ادامه، مسیر انتخاب داکت اسپلیت مدیا را از اولین تصمیم تا مرحله تحویل دستگاه قدمبهقدم مرور میکنیم.
آیا داکت اسپلیت برای ساختمان شما مناسب است؟
داکت اسپلیت از یک یونیت داخلی توکار، یک یونیت خارجی و شبکه کانال تشکیل میشود. یونیت داخلی معمولاً در سقف کاذب قرار میگیرد و هوای خنک یا گرم را از طریق کانال به بخشهای مختلف ساختمان میرساند.
این سیستم میتواند برای آپارتمانها، ویلاها، دفاتر اداری، فروشگاهها، هتلها و بعضی فضاهای عمومی مناسب باشد. مدیا نیز سیستمهای داکتی خود را برای کاربریهایی مانند خانه، اداره، هتل، بیمارستان و سایر فضاهای عمومی معرفی کرده است. بااینحال، داکت اسپلیت برای هر نقشهای بهترین انتخاب نیست. پیش از خرید باید به چند سؤال پاسخ دهید:
- آیا فضای کافی در سقف کاذب وجود دارد؟
- مسیر مناسبی برای کانال رفت و برگشت پیشبینی شده است؟
- محل نصب یونیت داخلی برای سرویسهای بعدی قابلدسترسی است؟
- میتوان یونیت خارجی را در فضایی با گردش هوای مناسب نصب کرد؟
- آیا یک ترموستات مشترک برای تمام اتاقها کافی است؟
- برق موردنیاز دستگاه در ساختمان موجود است؟
اگر اعضای خانواده یا کاربران هر اتاق دمای کاملاً متفاوتی میخواهند، یک داکت اسپلیت با ترموستات مرکزی ممکن است بهتنهایی پاسخگوی این نیاز نباشد. در چنین شرایطی باید استفاده از سیستم زونبندی، دمپرهای موتوری، چند یونیت مستقل یا راهکار دیگری بررسی شود.
ظرفیت مناسب را از روی متراژ حدس نزنید
یکی از رایجترین روشهای انتخاب داکت اسپلیت، استفاده از یک جدول ساده متراژ و ظرفیت است. این جدولها میتوانند برای برآورد اولیه مفید باشند، اما نباید مبنای قطعی خرید قرار بگیرند. دو آپارتمان با متراژ یکسان ممکن است بار سرمایشی متفاوتی داشته باشند. واحد طبقه آخر با پنجرههای بزرگ غربی، سقف ضعیف و تابش مستقیم آفتاب، طبیعتاً به سرمایش بیشتری نسبت به واحدی میانی با پنجرههای محدود نیاز دارد.
در محاسبه ظرفیت باید این عوامل بررسی شوند:
- شهر و شرایط آبوهوایی
- متراژ و ارتفاع سقف
- طبقه و موقعیت واحد
- سطح و جهت پنجرهها
- کیفیت عایقکاری
- تعداد افراد حاضر
- نوع کاربری فضا
- روشنایی و تجهیزات گرمازا
- میزان هوای تازه
- طول و ساختار کانالها
انتخاب دستگاه بزرگتر از نیاز لزوماً باعث سرمایش بهتر نمیشود. وزارت انرژی آمریکا هشدار میدهد که بزرگبودن بیش از حد تجهیزات، شارژ نامناسب مبرد و نشتی کانال میتواند باعث کاهش راندمان، افت آسایش و کوتاهشدن عمر تجهیزات شود. دستگاهی که بیش از اندازه بزرگ انتخاب شده باشد، ممکن است خیلی سریع دمای نزدیک ترموستات را کاهش دهد و خاموش شود؛ درحالیکه سایر قسمتهای ساختمان هنوز به دمای مطلوب نرسیدهاند. در مقابل، دستگاه کوچکتر از نیاز نیز در روزهای گرم تقریباً بدون توقف کار میکند. بنابراین ظرفیت باید بر اساس محاسبه بار سرمایشی و دادههای فنی همان مدل انتخاب شود، نه صرفاً بر مبنای عددی که برای یک پروژه مشابه استفاده شده است.
فقط BTU مهم نیست؛ فشار استاتیکی را هم بررسی کنید
در اسپلیت دیواری، هوا مستقیماً از پنل وارد اتاق میشود؛ اما در داکت اسپلیت، فن یونیت داخلی باید هوا را از کانالها، زانوها، انشعابها، دریچهها و فیلتر عبور دهد. هرکدام از این اجزا در برابر جریان هوا مقاومت ایجاد میکنند. توان فن برای غلبه بر این مقاومت با مفهوم فشار استاتیکی ارتباط دارد. اگر کانالها طولانی باشند یا طراحی نامناسبی داشته باشند، ممکن است هوای کافی به دورترین دریچهها نرسد؛ حتی اگر ظرفیت سرمایشی دستگاه روی کاغذ مناسب باشد. در زمان انتخاب مدل باید این موارد مشخص شوند:
- طول تقریبی کانالها
- تعداد زانوها و انشعابات
- ابعاد کانال اصلی و فرعی
- نوع و تعداد دریچهها
- محل برگشت هوا
- فشار استاتیکی قابلتأمین توسط یونیت داخلی
- امکان تنظیم دور فن
این بخش یکی از دلایلی است که انتخاب داکت اسپلیت باید همزمان با طراحی کانال انجام شود. خرید دستگاه و واگذارکردن طراحی کانال به مرحله بعد، احتمال ایجاد صدا، افت هوا و اختلاف دمای اتاقها را افزایش میدهد. مدیا مدلهای داکتی متنوعی با ظرفیتها و ویژگیهای متفاوت عرضه میکند. برخی مدلهای رسمی این برند دارای طراحی جمعوجور، پمپ درین داخلی، پوشش مقاوم در برابر خوردگی یا امکان ورود هوای تازه هستند؛ اما وجود این امکانات به مدل و بازار عرضه آن بستگی دارد و باید در کاتالوگ همان دستگاه کنترل شود.
اینورتر، راندمان و مصرف برق را واقعی مقایسه کنید
عبارت اینورتر یکی از مهمترین واژههای تبلیغاتی در بازار سیستمهای تهویه است. کمپرسور اینورتر میتواند توان دستگاه را متناسب با نیاز محیط تغییر دهد و از کارکرد دائمی در حداکثر ظرفیت جلوگیری کند. این ویژگی در ساختمانی که بار سرمایشی آن طی روز تغییر میکند، میتواند به کنترل بهتر دما و کاهش دفعات خاموش و روشن شدن کمپرسور کمک کند. بااینحال، وجود اینورتر بهتنهایی برای اثبات کممصرفبودن یک مدل کافی نیست. هنگام مقایسه باید اطلاعات زیر را ببینید:
- راندمان سرمایشی دستگاه
- راندمان فصلی
- توان مصرفی اسمی
- نوع برق، تکفاز یا سهفاز
- محدوده عملکرد کمپرسور
- ظرفیت واقعی در دمای شهر پروژه
- مصرف فن یونیت داخلی
- شرایط آزمون اعلامشده در کاتالوگ
قیمت اولیه نیز نباید تنها معیار تصمیمگیری باشد. وزارت انرژی آمریکا توصیه میکند هنگام مقایسه سیستمهای تهویه مرکزی، هزینه انرژی در طول عمر دستگاه همراه با هزینه خرید بررسی شود؛ زیرا مدل کارآمدتر ممکن است در دوره بهرهبرداری بخشی از اختلاف قیمت اولیه را جبران کند. کارشناسان جهان تهویه ریما میتوانند مصرف برق و مشخصات مدلهای پیشنهادی را متناسب با ساعات استفاده، ظرفیت موردنیاز و برق موجود در ساختمان بررسی کنند.
روش گرمایش را پیش از خرید مشخص کنید
بعضی خریداران تصور میکنند هر داکت اسپلیت در زمستان دقیقاً مانند یک سیستم گرمایشی مرکزی عمل میکند. درحالیکه روش تأمین گرمایش میتواند بر اساس مدل دستگاه و طراحی پروژه متفاوت باشد.
گرمایش ممکن است از طریق عملکرد هیتپمپ یونیت خارجی، کویل آب گرم متصل به پکیج یا موتورخانه یا در برخی طراحیها از طریق گرمکن برقی تأمین شود. هر روش، زیرساخت و هزینه بهرهبرداری متفاوتی دارد.
پیش از خرید، پاسخ این سؤالها باید روشن باشد:
- دستگاه در حالت گرمایش چه ظرفیتی دارد؟
- عملکرد آن در دمای پایین هوای بیرون چگونه است؟
- آیا ساختمان به کویل آب گرم نیاز دارد؟
- ظرفیت پکیج یا موتورخانه برای تأمین کویل کافی است؟
- لولهکشی آب گرم در سقف پیشبینی شده است؟
- کنترل گرمایش چگونه انجام میشود؟
اگر قرار است کویل آب گرم بعداً به سیستم اضافه شود، ابعاد یونیت داخلی، فضای نصب کویل، مسیر لولهها و محل شیرهای کنترلی باید از ابتدا در نقشه دیده شوند.
به نقشه کانال بهاندازه خود دستگاه اهمیت دهید
کیفیت عملکرد داکت اسپلیت وابستگی زیادی به طراحی کانال دارد. کانال باریک، زانوهای تند، انشعابات غیراصولی و دریچههای کوچک میتوانند باعث افزایش صدا و کاهش حجم هوای خروجی شوند. کانالها همچنین باید عایقکاری و هوابندی مناسبی داشته باشند. نشتی کانال به این معناست که بخشی از هوای تولیدشده پیش از رسیدن به اتاقها هدر میرود. وزارت انرژی آمریکا، کانالهای نشتی را در کنار انتخاب ظرفیت و شارژ مبرد، از عوامل مؤثر بر افت راندمان و آسایش کاربران معرفی میکند. در یک طراحی درست، مسیر رفت و برگشت هوا با هم دیده میشود. نصب چند دریچه رفت بدون پیشبینی مسیر مناسب برگشت هوا، میتواند گردش هوا را مختل کند.
بهتر است پیش از اجرا، نقشهای شامل موارد زیر آماده شود:
- موقعیت یونیت داخلی
- دریچههای رفت و برگشت
- ابعاد کانالها
- مسیر کانال اصلی
- محل زانوها و انشعابات
- مسیر لوله مسی
- مسیر تخلیه آب تقطیر
- دریچه دسترسی برای سرویس

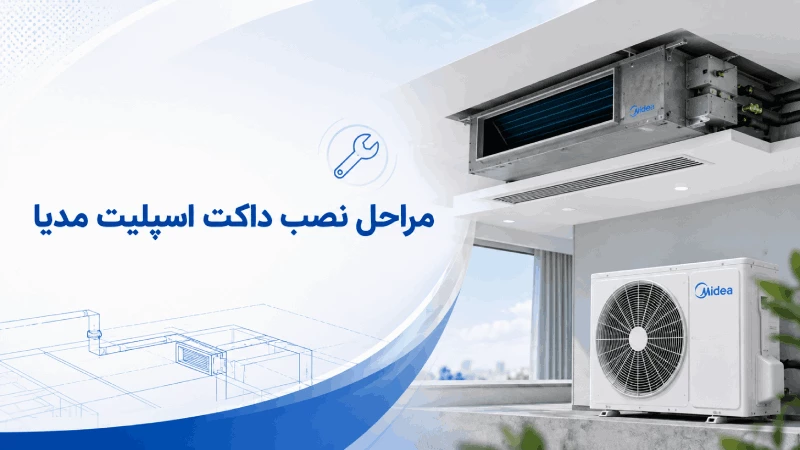

مرحله نصب داکت اسپلیت مدیا؛ جایی که کیفیت واقعی خرید مشخص میشود
حتی دستگاه مناسب نیز با نصب ضعیف نمیتواند عملکرد مطلوبی داشته باشد. اجرای نادرست لوله مسی، وکیوم ناقص، شیب نامناسب لوله درین یا گردش هوای محدود اطراف یونیت خارجی ممکن است بعداً باعث کاهش راندمان، نشتی آب یا خرابی شود.
- محل یونیت داخلی: یونیت داخلی باید در بخشی از سقف کاذب نصب شود که هم توزیع کانالها منطقی باشد و هم امکان بازدید، تعویض فیلتر و تعمیر موتور فن وجود داشته باشد. قرار دادن دستگاه بالای تخت، میز مدیریت یا فضای حساس به صدا، بدون تمهیدات آکوستیکی، ممکن است برای کاربران آزاردهنده باشد.
- محل یونیت خارجی: یونیت خارجی به جریان آزاد هوا نیاز دارد. نصب در بالکن بسته، کنار منبع گرما یا فضایی که هوای گرم خروجی دوباره به دستگاه بازگردد، میتواند عملکرد سیستم را کاهش دهد.
- لوله تخلیه آب: آب تقطیرشده باید از طریق مسیر درین مناسب تخلیه شود. شیب، عایقکاری، سیفون و امکان تست مسیر باید پیش از بستن سقف بررسی شوند. بعضی مدلهای رسمی داکتی مدیا دارای پمپ درین داخلی هستند، اما این قابلیت باید برای مدل انتخابی تأیید شود.
- وکیوم و تست نشتی: پس از اتصال لولههای مبرد، مدار باید مطابق دستورالعمل سازنده تست و وکیوم شود. شارژ مبرد و راهاندازی نیز باید توسط تکنسین واجد صلاحیت انجام گیرد. راهنماهای رسمی مدیا درباره خطرهای نصب یا تعمیر نادرست هشدار میدهند و انجام این اقدامات را به نیروهای متخصص واگذار میکنند.
سه هزینهای که معمولاً در قیمت اولیه دیده نمیشوند:
قیمت اعلامشده برای دستگاه، لزوماً هزینه کامل پروژه نیست. پیش از تصمیم نهایی، این سه گروه هزینه را جداگانه بررسی کنید.
- هزینه اجرای کانال و دریچه: جنس کانال، متراژ، عایق، پلنیومباکس، دریچه رفت و برگشت و تجهیزات کاهش صدا بر هزینه نهایی تأثیر دارند.
- هزینه لولهکشی و برق: طول لوله مسی، کابل برق، کابل فرمان، لوله درین، پایه یونیت خارجی و عملیات سوراخکاری ممکن است جداگانه محاسبه شوند.
- هزینه گرمایش و کنترل: کویل آب گرم، شیر برقی، ترموستات، دمپر موتوری، کنترل هوشمند و اتصال به سیستم مدیریت ساختمان معمولاً بخشی از قیمت پایه دستگاه نیستند.
هنگام دریافت پیشنهاد از جهان تهویه ریما به ادرس وب سایت jtrac.ir بهتر است قیمت دستگاه، اقلام نصب، کانالکشی و تجهیزات کنترلی بهصورت تفکیکشده مشخص شوند. این کار مقایسه پیشنهادها را آسانتر میکند و احتمال اضافهشدن هزینههای پیشبینینشده را کاهش میدهد.
پنج خطای رایج هنگام خرید داکت اسپلیت مدیا
- خرید ظرفیت بالاتر برای اطمینان: بزرگتر گرفتن دستگاه جایگزین محاسبه مهندسی نیست و میتواند هزینه خرید و مصرف برق را افزایش دهد.
- انتخاب مدل فقط بر اساس قیمت: ممکن است مدل ارزانتر، راندمان پایینتر، صدای بیشتر یا امکانات کنترلی محدودتری داشته باشد.
- نادیدهگرفتن ارتفاع سقف کاذب: اگر ارتفاع کافی نباشد، نصب یونیت، کانال و دریچه بازدید با مشکل روبهرو میشود.
- حذف کانال برگشت مناسب: گردش هوای ناقص میتواند باعث افت عملکرد، افزایش صدا و اختلاف دمای بیشتر شود.
- بستن سقف پیش از تست کامل: پیش از تکمیل سقف باید مسیر درین، نشتی لولهها، عملکرد دستگاه و حجم هوای دریچهها آزمایش شوند.
چک لیست تحویل داکت اسپلیت مدیا
پیش از تحویل نهایی پروژه، از مجری بخواهید این موارد را بررسی کند:
- تست عملکرد سرمایش و گرمایش
- کنترل صدای یونیت داخلی و دریچهها
- آزمایش تخلیه آب درین
- کنترل عایق لولهها و کانالها
- بررسی نشتی هوا
- اندازهگیری جریان برق
- تنظیم دور فن
- کنترل عملکرد ترموستات
- تحویل شرایط گارانتی
- آموزش شستوشو یا تعویض فیلتر
- مشخصکردن دریچههای دسترسی
همچنین شماره مدل یونیت داخلی و خارجی را با پیشفاکتور تطبیق دهید. در سیستمهای اسپلیت، سازگاری دو یونیت اهمیت دارد و نباید صرفاً بر اساس ظرفیت ظاهری دستگاه تصمیم گرفت.
جمع بندی
برای انتخاب داکت اسپلیت مدیا، ابتدا باید نیاز واقعی ساختمان مشخص شود. ظرفیت، نوع برق، فشار استاتیکی، راندمان، روش گرمایش و امکانات کنترلی باید با نقشه و کاربری پروژه هماهنگ باشند. پس از انتخاب دستگاه، کیفیت کانالکشی و نصب تعیین میکند که هوای تولیدشده با چه میزان صدا و اتلاف انرژی به اتاقها برسد. به همین دلیل، مقایسه قیمتها بدون بررسی تجهیزات جانبی و هزینه اجرا، تصویر کاملی از خرید ارائه نمیدهد. مشاوره فنی جهان تهویه ریما میتواند از مرحله ظرفیتسنجی و انتخاب مدل تا طراحی مسیر کانال و اجرای نهایی ادامه پیدا کند. نتیجه مطلوب زمانی به دست میآید که دستگاه، کانال و نصب بهعنوان یک سیستم واحد طراحی شوند.
